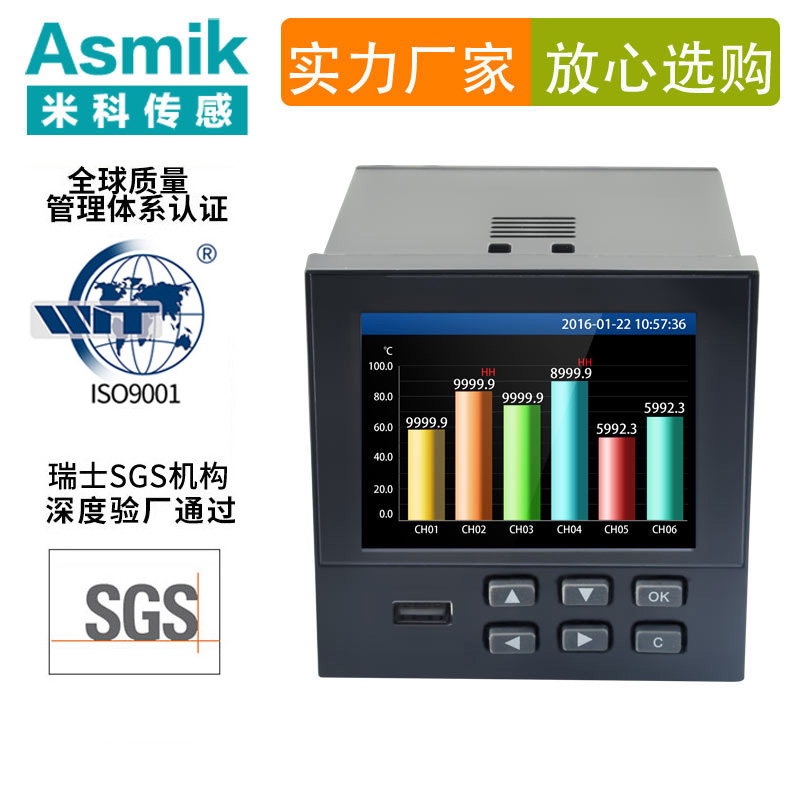

MIK-R9600 彩屏 温度/温湿度记录仪1~18通道数据记录仪

MIK-R9600 彩屏无纸记录仪1~18通道,集数据的测量、显示、处理、运算、报警、记录报表等多种功能于一身。可采集直流电压、电流、热电偶、热电阻等常规数值的采集与记录。

全国热线

13758257245

产品详情 / Production Process

控制器产品概述1

    MIK-R9600无纸记录仪集各种工业、民用场合中数据的测量、显示、处理、运算、报警、记录报表等多种功能于一身,具有18路模拟量信号输入通道、4路继电器报警输出、150mA配电输出(可接6路两线制变送器或者2路四线制变送器),1个RS-485通讯接口,并拥有1个USB数据转存接口。

    MIK-R9600无纸记录仪内部采用高速、高性能32位cortex-M4微处理器。电路板经过“防腐、防潮、防尘”三防涂覆处理。高性能仪表电源有强大的抗干扰能力,能有效抑制外部谐波干扰,大大提高了整机的稳定性。

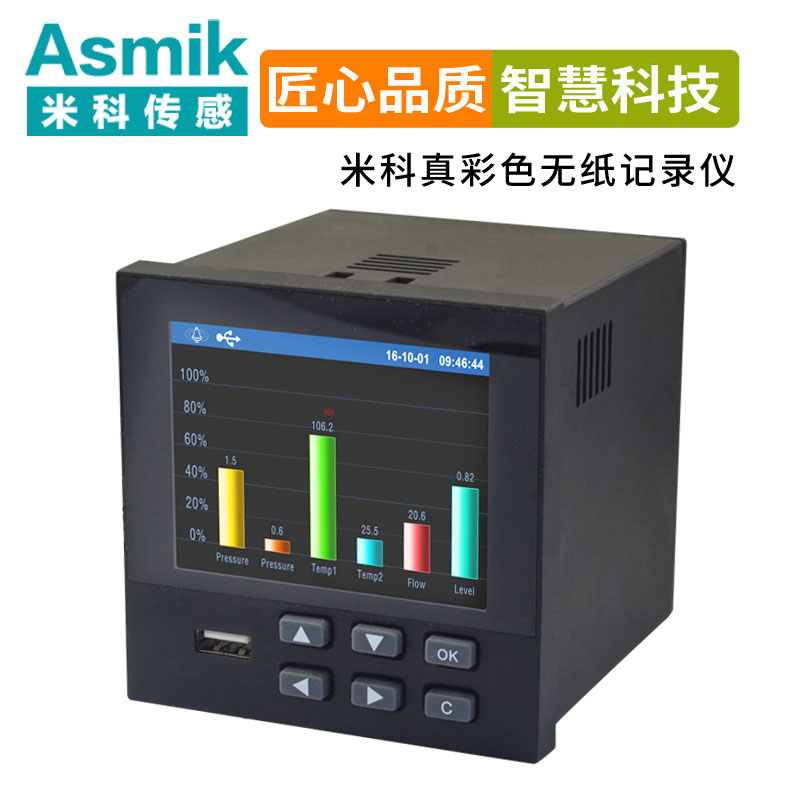

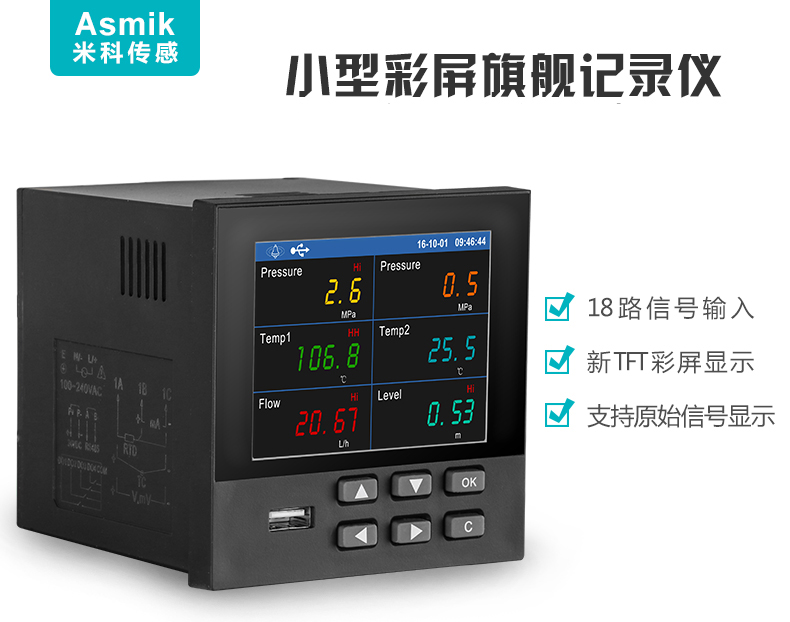

MIK-R9600记录仪

现场实际应用

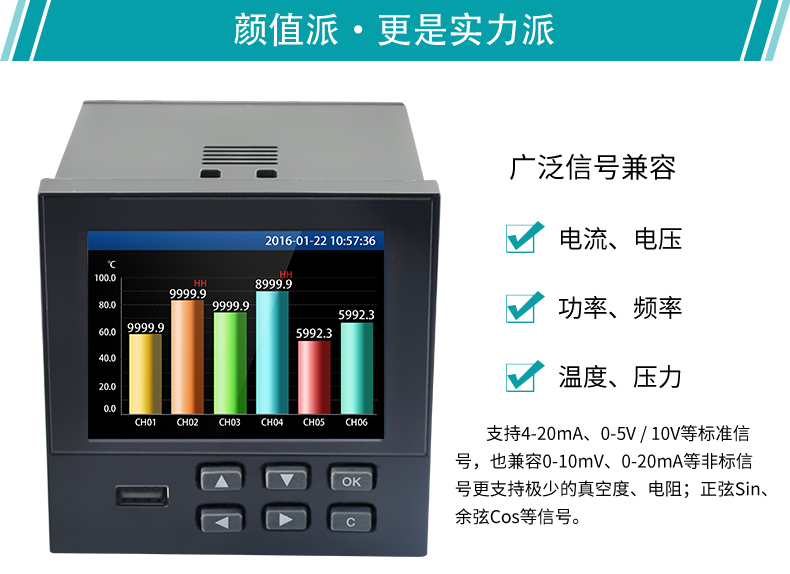

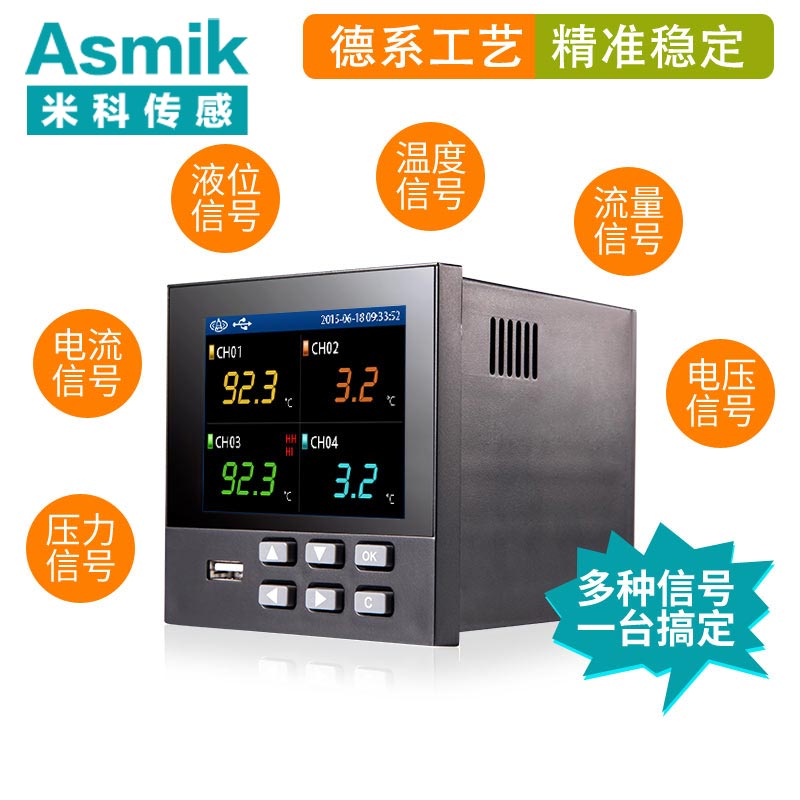

广泛信号兼容

1. 配流量计,实现测量和记录现场的流量数据。

2. 配压力变送器,实现测量和记录现场的压力数据。

3. 配温度传感器,实现测量和记录现场的温度数据。

4. 配电量变送器,实现测量和记录现场的电量数据。

5. 配液位变送器,实现测量和记录现场的液位数据。

6. 配温湿度变送器,实现测量和记录现场的温湿度数据。

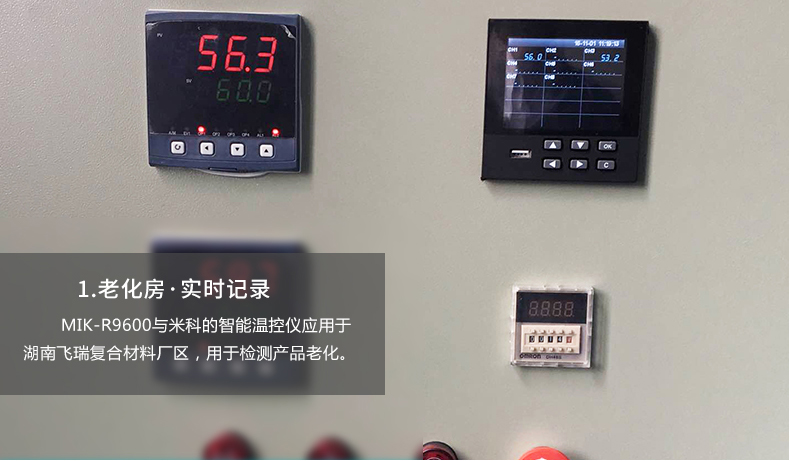

MIK-R9600无纸记录仪应用于老化房

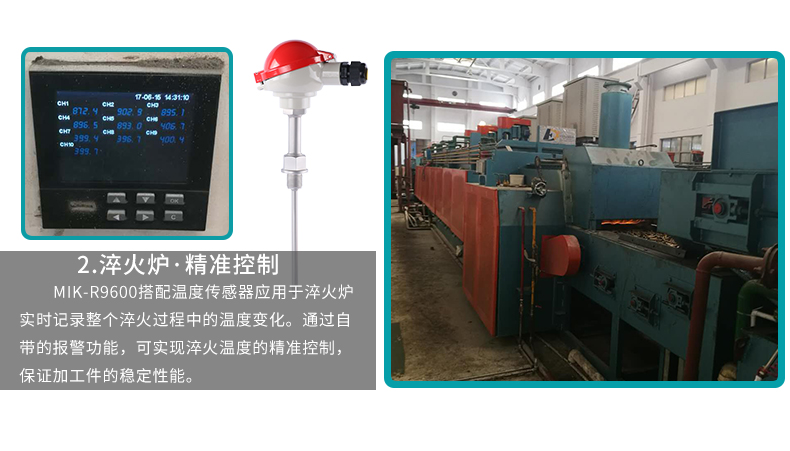

MIK-R9600无纸记录仪应用于淬火炉

在线咨询

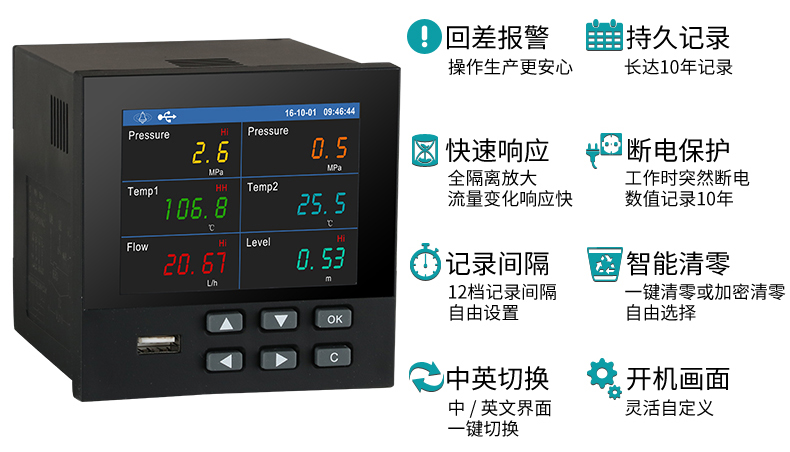

产品特点

产品特点

    blob.png 96*96国际标准尺寸

    blob.png 创新横式棒图

    blob.png 四种参数显示方式

    blob.png 进口SMT贴片元器件

    blob.png 信号记录、曲线分析、电脑监控、历史查询

    blob.png 智能低功耗(美国德州低功耗芯片,功耗减少60%)

    blob.png 智能抗干扰(智能滤波处理,有效消除干扰)

    blob.png OLED彩色液晶显示屏,画面显示更加绚丽美观(六种画面显示如下)

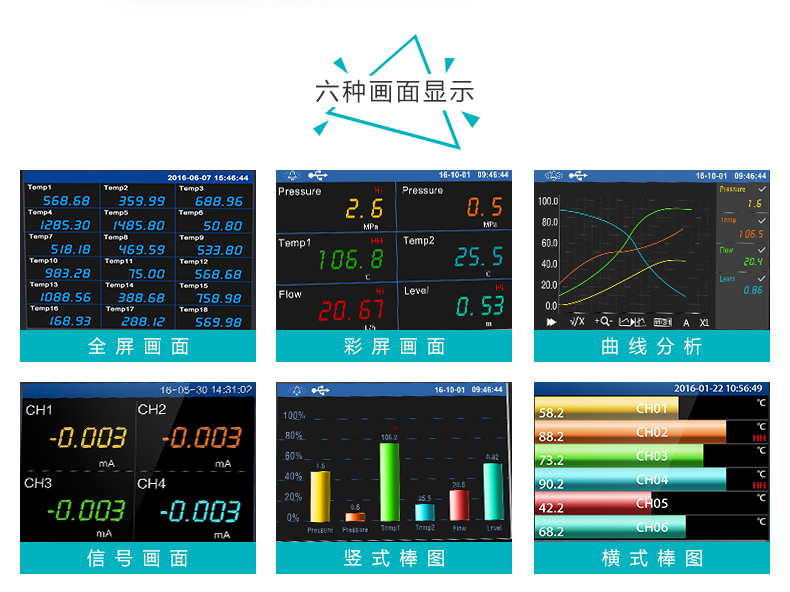

MIK-R9600记录仪六种画面显示



在线咨询

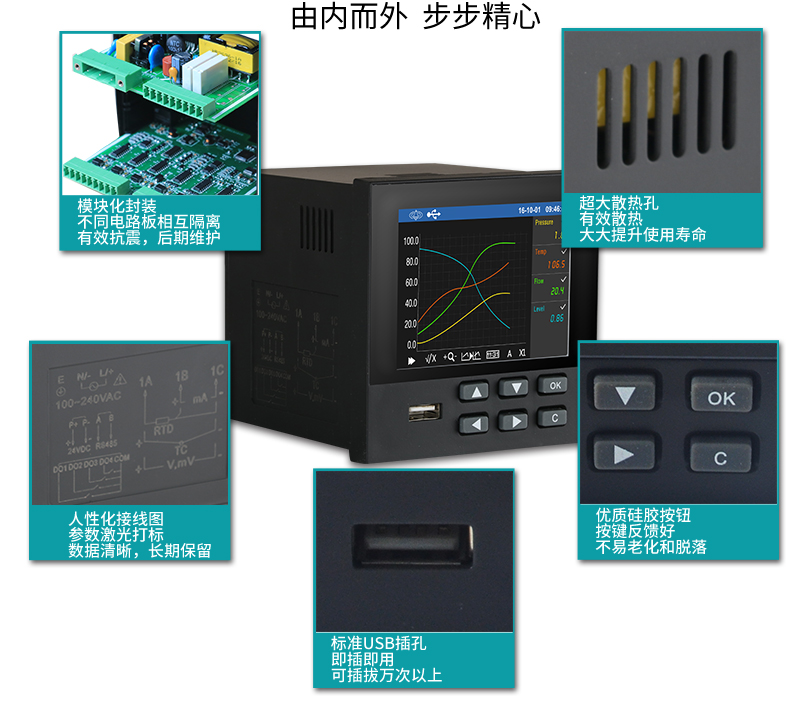

产品细节

产品细节



产品参数

产品型号:MIK-R9600

显示屏幕3.5 英寸 TFT 真彩液晶显示屏,分辨率 320*240,高清晰 LED背光。

通道数目:1-18路可选

输入信号:Ⅱ型标准信号:0-20mA、0-5V、0-10V、0-10mV、0-100mV

           Ⅲ型标准信号:(4-20)mA、(1-5)V

           热电偶:B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

           热电阻:PT100、Cu50、Cu53、BA1、BA2

           模拟信号:sin、cos、square、triangle

           特殊定制:真空度、PT1000、频率

输出功能: 配电输出:150mA,24VDC

           模拟量输出:4-20mA(选配)

           警输出:最多4通道,继电器均为常开触点,触点容量 2A /250VAC(阻性负载)

精   度:±0.2%FS

输入阻抗:标准电流信号输入为250Ω,其他信号输入为大于20MΩ

隔   离:通道和地之间隔离电压大于500VAC,漏电流10mA,1分钟

看 门 狗:集成WATCHDOG芯片,保证主机长期安全可靠运行

实时时钟:采用硬件实时时钟,掉电后由锂电池供电,最大时钟误差±1分/月

掉电保护:所有数据保存在FLASH存储器中,无需后备电池,确保所有历史数据及组态参数不会因掉电而丢失

通讯方式:RS-485和RS-232可选(但不能同时使用,其中RS-485串行总线与主机隔离),可外接微型打印机

波 特 率:1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可选

采样周期:1秒,即1秒对各通道采样1次

记录间隔:1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可设置

内部存储:48M bytes Flash

存储时间:3天-2年(具体时间根据记录间隔和通道数来确定),数据可存储十年不丢失

供   电:(176~264)VAC,47~63Hz(可定制24VDC供电)

尺   寸:外形尺寸96mm*96mm*100mm;开孔尺寸92mm*92mm

在线咨询

产品选型

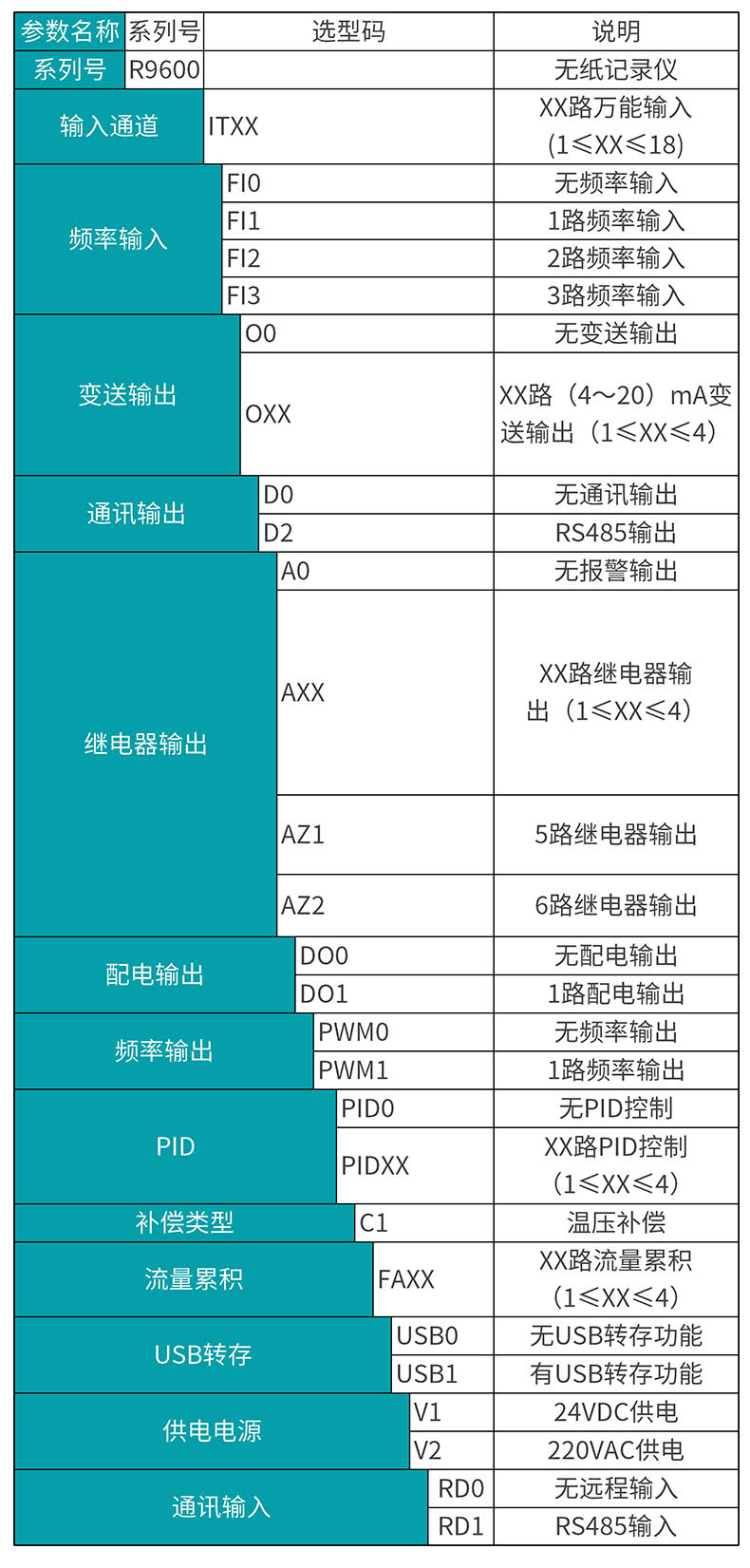

MIK-R9600选型表

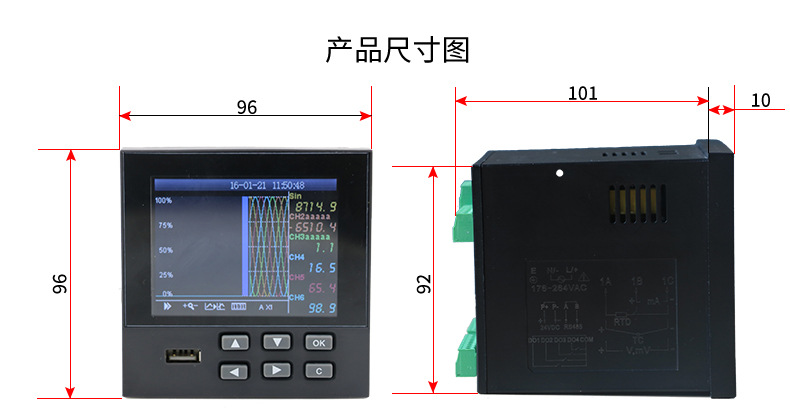

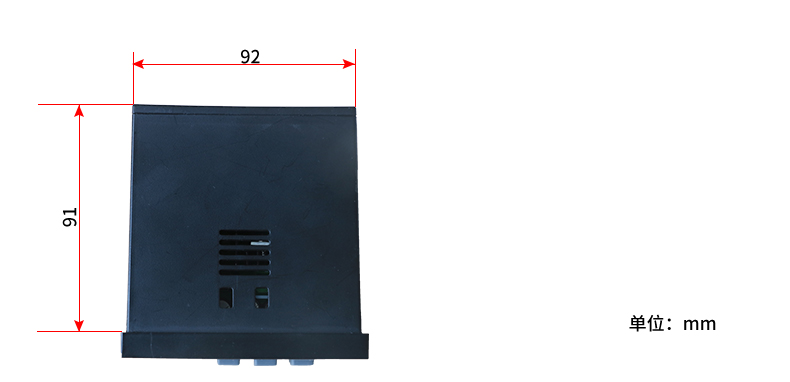

产品尺寸

产品尺寸产品尺寸

产品接线

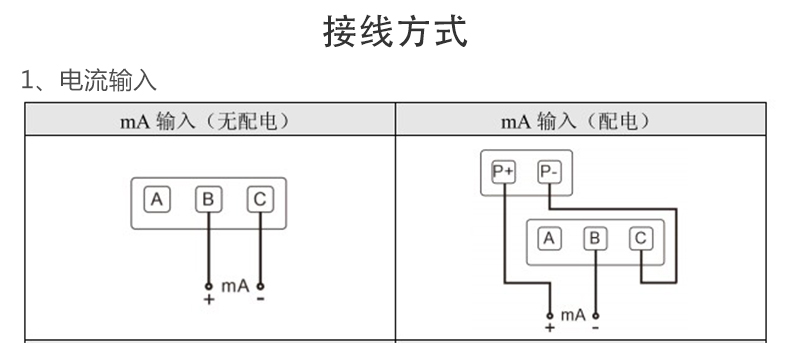

MIK-R9600记录仪电流输入接线

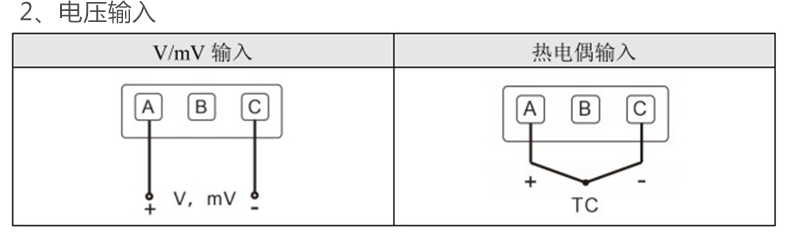

MIK-R9600记录仪电压输入接线

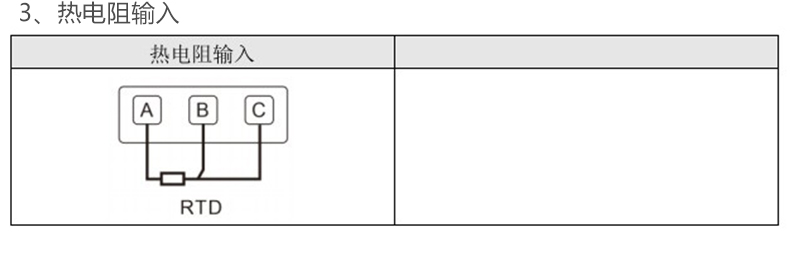

MIK-R9600记录仪热电阻输入接线
