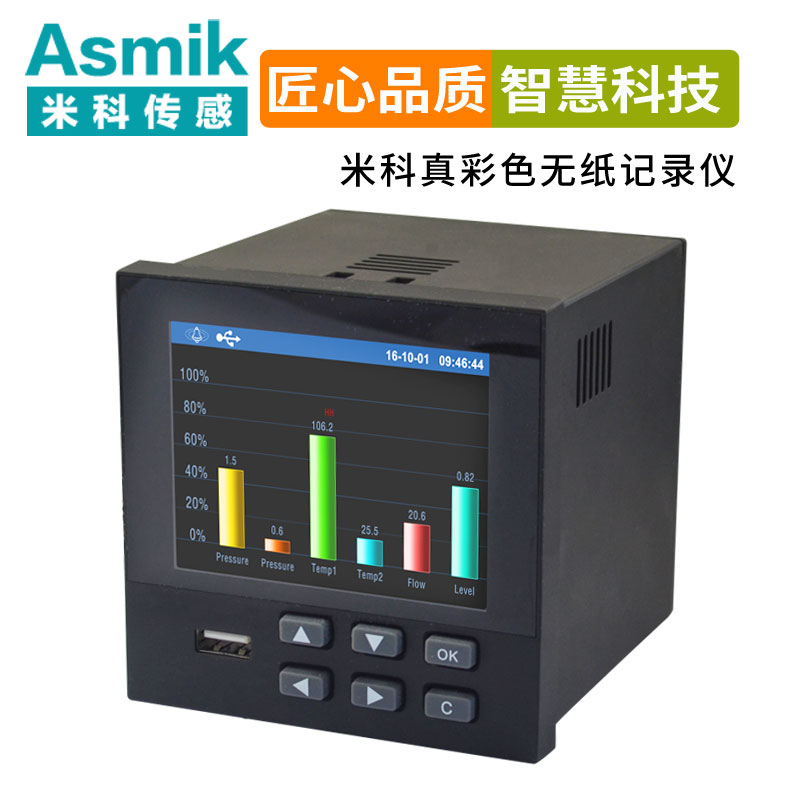

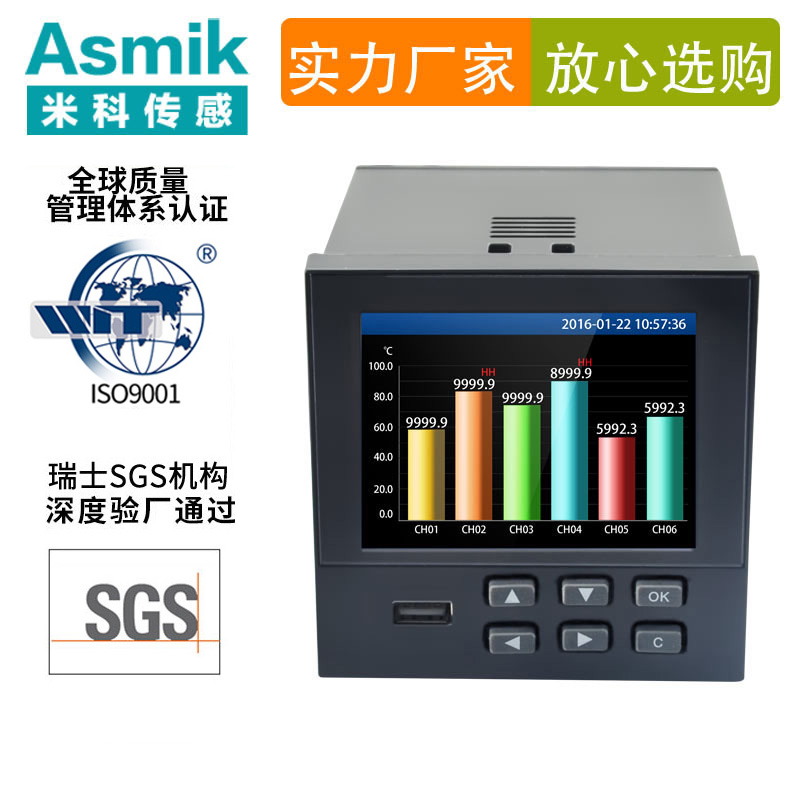

米科MIK-R9600 彩屏无纸记录仪1~18通道数据记录仪

    MIK-R9600无纸记录仪集各种工业、民用场合中数据的测量、显示、处理、运算、报警、记录报表等多种功能于一身，具有18路模拟量信号输入通道、4路继电器报警输出、150mA配电输出（可接6路两线制变送器或者2路四线制变送器），1个RS-485通讯接口，并拥有1个USB数据转存接口。

    MIK-R9600无纸记录仪内部采用高速、高性能32位cortex-M4微处理器。电路板经过“防腐、防潮、防尘”三防涂覆处理。高性能仪表电源有强大的抗干扰能力，能有效抑制外部谐波干扰，大大提高了整机的稳定性。

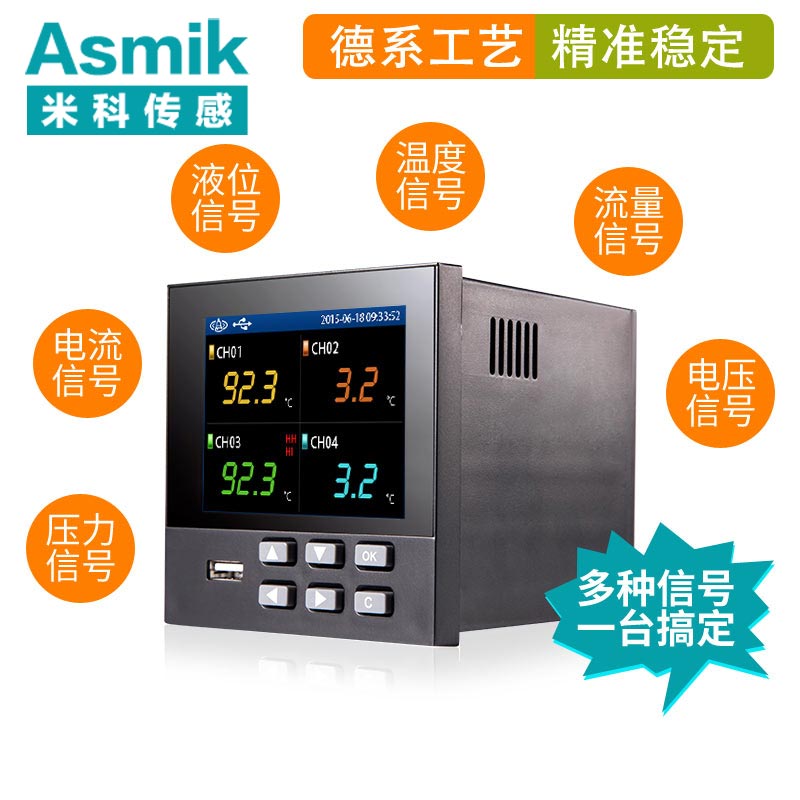

1． 配流量计，实现测量和记录现场的流量数据。

2． 配压力变送器，实现测量和记录现场的压力数据。

3． 配温度传感器，实现测量和记录现场的温度数据。

4． 配电量变送器，实现测量和记录现场的电量数据。

5． 配液位变送器，实现测量和记录现场的液位数据。

6． 配温湿度变送器，实现测量和记录现场的温湿度数据。

     96*96国际标准尺寸

     创新横式棒图

     四种参数显示方式

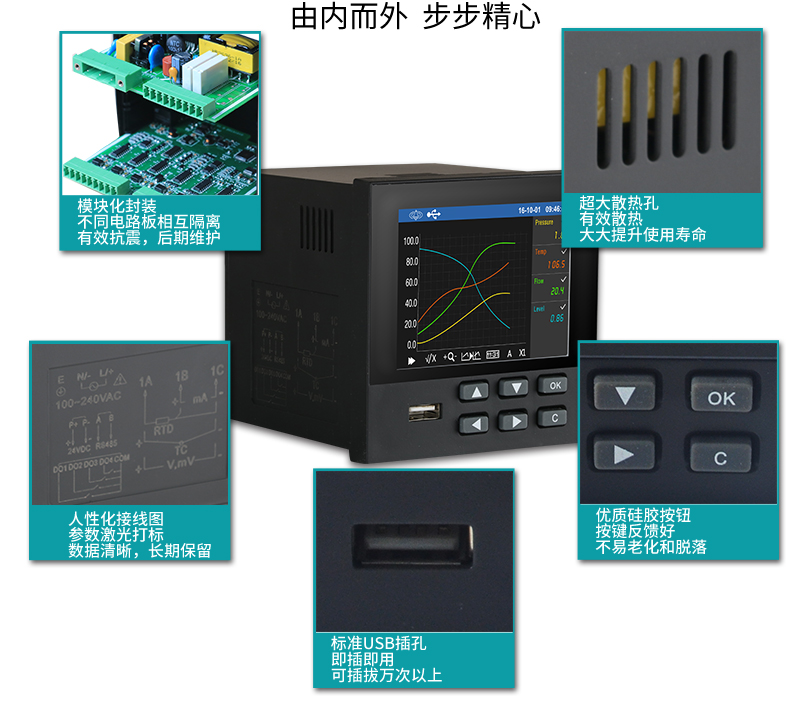

     进口SMT贴片元器件

     信号记录、曲线分析、电脑监控、历史查询

     智能低功耗（美国德州低功耗芯片，功耗减少60%）

     智能抗干扰（智能滤波处理，有效消除干扰）

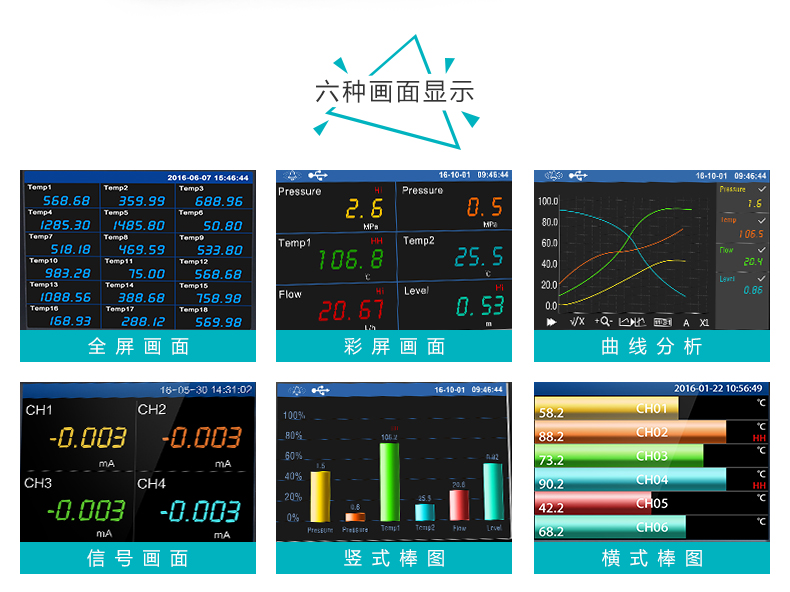

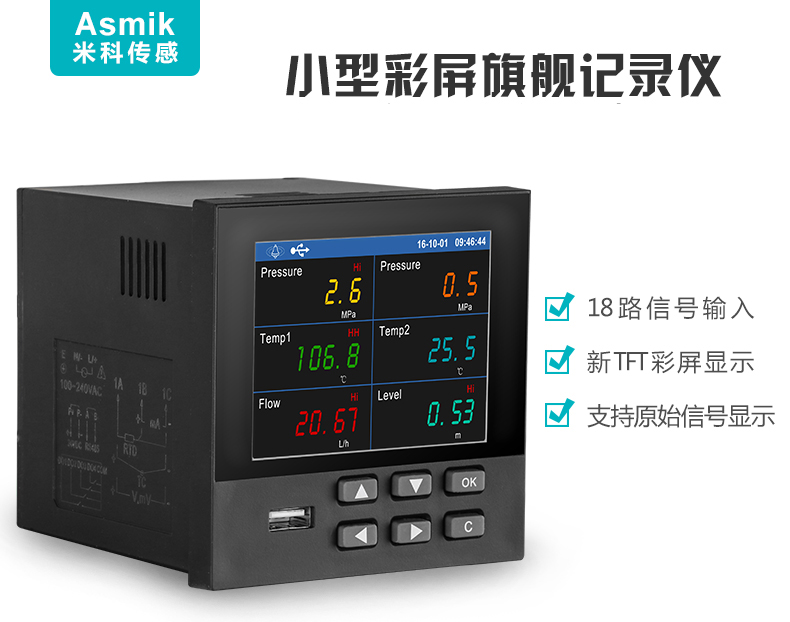

     OLED彩色液晶显示屏，画面显示更加绚丽美观（六种画面显示如下）

产品型号：MIK-R9600

显示屏幕：3.5 英寸 TFT 真彩液晶显示屏，分辨率 320*240，高清晰 LED背光。

通道数目：1-18路可选

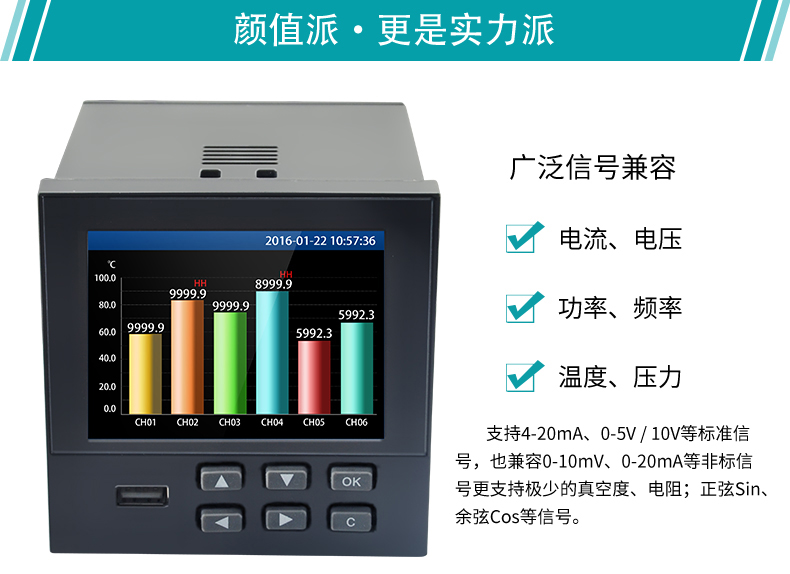

输入信号：Ⅱ型标准信号：0-20mA、0-5V、0-10V、0-10mV、0-100mV

           Ⅲ型标准信号：(4-20)mA、(1-5)V

           热电偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

           热电阻：PT100、Cu50、Cu53、BA1、BA2

           模拟信号：sin、cos、square、triangle

           特殊定制：真空度、PT1000、频率

输出功能： 配电输出：150mA，24VDC

           模拟量输出：4-20mA（选配）

           报警输出：最多4通道，继电器均为常开触点，触点容量 2A /250VAC（阻性负载）

精   度：±0.2%FS

输入阻抗：标准电流信号输入为250Ω，其他信号输入为大于20MΩ

隔   离：通道和地之间隔离电压大于500VAC，漏电流10mA，1分钟

看 门 狗：集成WATCHDOG芯片，保证主机长期安全可靠运行

实时时钟：采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月

掉电保护：所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失

通讯方式：RS-485和RS-232可选（但不能同时使用，其中RS-485串行总线与主机隔离），可外接微型打印机

波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可选

采样周期：1秒，即1秒对各通道采样1次

记录间隔：1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可设置

内部存储：48M bytes Flash

存储时间：3天-2年（具体时间根据记录间隔和通道数来确定），数据可存储十年不丢失

供   电：(176~264)VAC，47~63Hz（可定制24VDC供电）

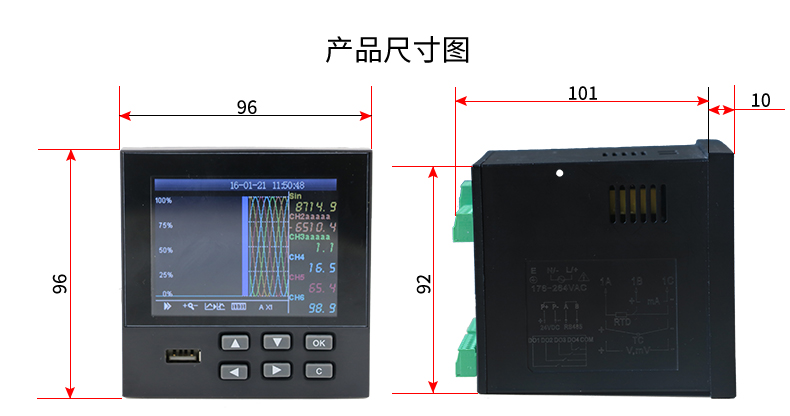

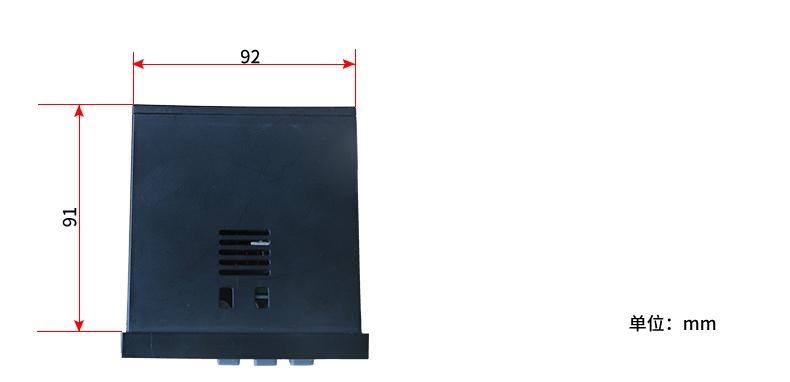

尺   寸：外形尺寸96mm*96mm*100mm；开孔尺寸92mm*92mm
