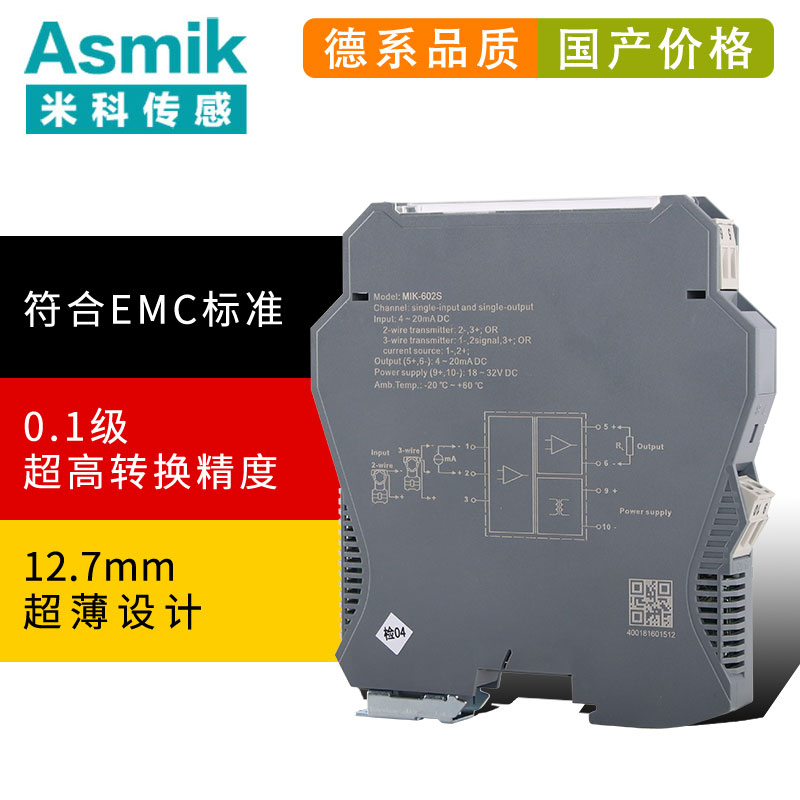

米科MIK-602S经典款可编程 智能型信号隔离器

本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

全国热线

13758257245

产品详情 / Production Process

产品概述

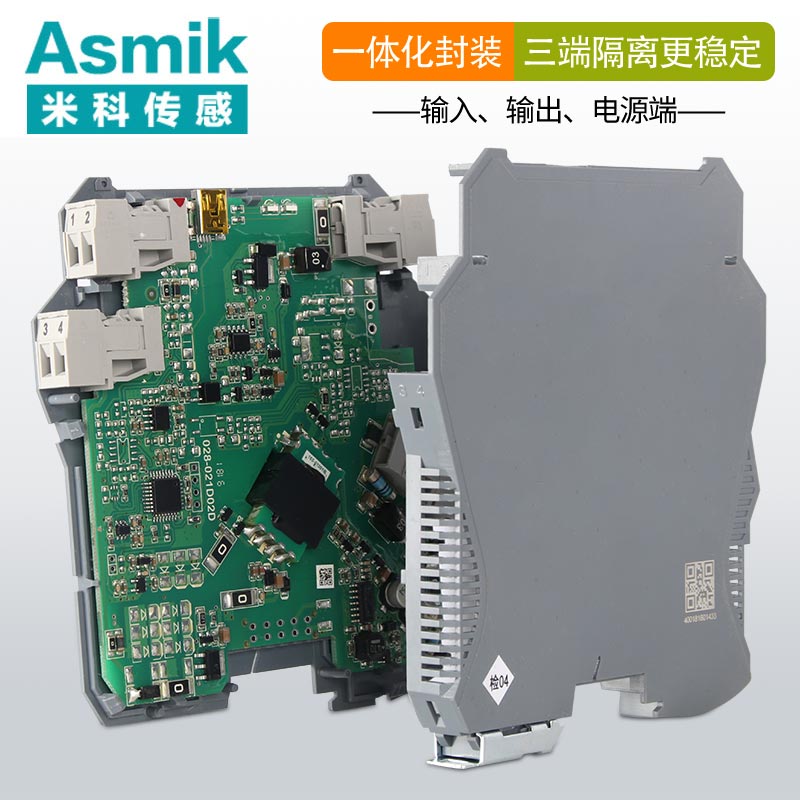

MIK-602S系列信号隔离器,给现场的变送器提供隔离的工作电源,同时检测回路中的电流/电压信号,经过变换,输出隔离的电流/电压信号,实现了输入、输出、电源之间的三端隔离。

本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

产品特点

    1、专利电源电压挡墙技术,实现电源输入、输出高隔离

    2、产权专用EMC器件,实现信号输入、输出高抗干扰

    3、采用全新进口芯片,提升能源利用率,实现超低功耗

    4、0.1%高精度,保护后端设备

    5、采用全新进口端子,各端子可带电插拔

    6、响应速度≤0.5s

    7、HART协议

MIK-602S信号隔离器特点



产品参数

   产品型号:MIK-602S

   工作电源:直流18~32V(典型值24V DC)

   输入信号:电流:0(4)mA20mA 0mA10mA;

          电压:0(1)V~5V;  0V~10V;

   输出信号:有源电流:0(4)mA20mA 0mA10mA;

          无源电流:4mA~20mA;

          直流电压:0(1)V~5V;  0V~10V;

          如需其它信号类型请订制,具体信号类型详见产品标签。

 输入阻抗:直流电流约100Ω

         0(1)V~5V输入时,≥1MΩ;0V~10V输入时,≥2MΩ

 负载能力:有源:0(4)mA~20mA:≤500Ω;0mA~10mA: ≤1kΩ

         无源:RL≤【(U-3)/0.02】Ω;U为回路供电电压

         电压:0(1)V~5V:≥1MΩ;   0V~10V:≥2MΩ;

         如有其它负载需求请订制,详见产品标签。

 输出纹波:≤5mVrms(负载250Ω)

 配电输出电压:开路电压26V,满载20mA输出时电压≥17.5V

 隔离传输准确度±0.1%F∙S(25℃±2℃)

 温度漂移40ppm/℃

 响应时间≤0.5s

 介电强度(漏电流1mA,测试时间1分钟):1500 V AC(输入/输出/电源之间)

 绝缘电阻:≥100MΩ(输入/输出/电源之间)

 电磁兼容EMC符合IEC61326—3

 供电电源直流18~32V(典型值24V DC)

 满载功耗24V DC供电,双路满载20mA输出  1.5W

 外形尺寸:宽×高×深(12.7mm×110mm×118.9mm)

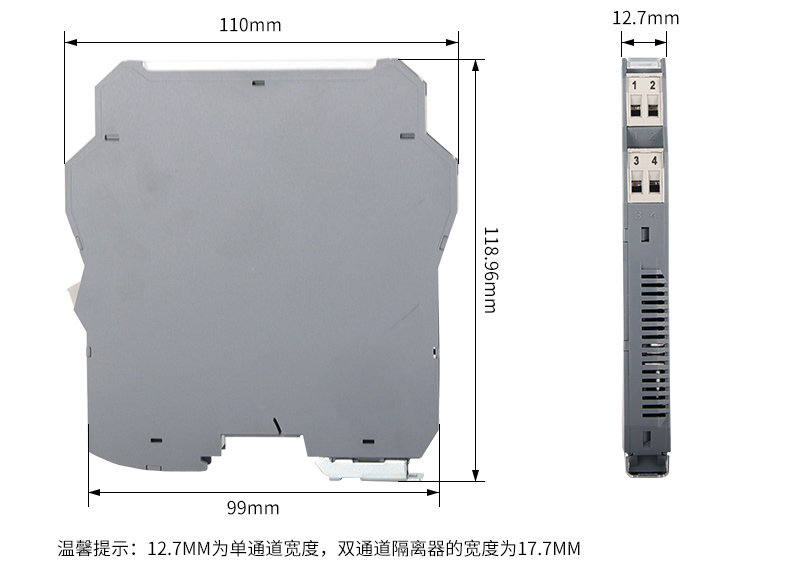

MIK-602S信号隔离器产品尺寸

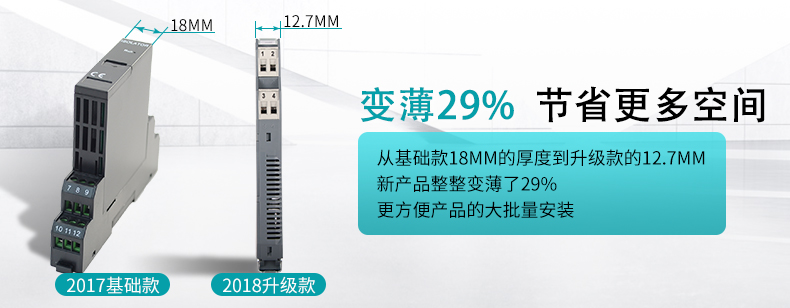

MIK-602S信号隔离器尺寸对比



产品选型

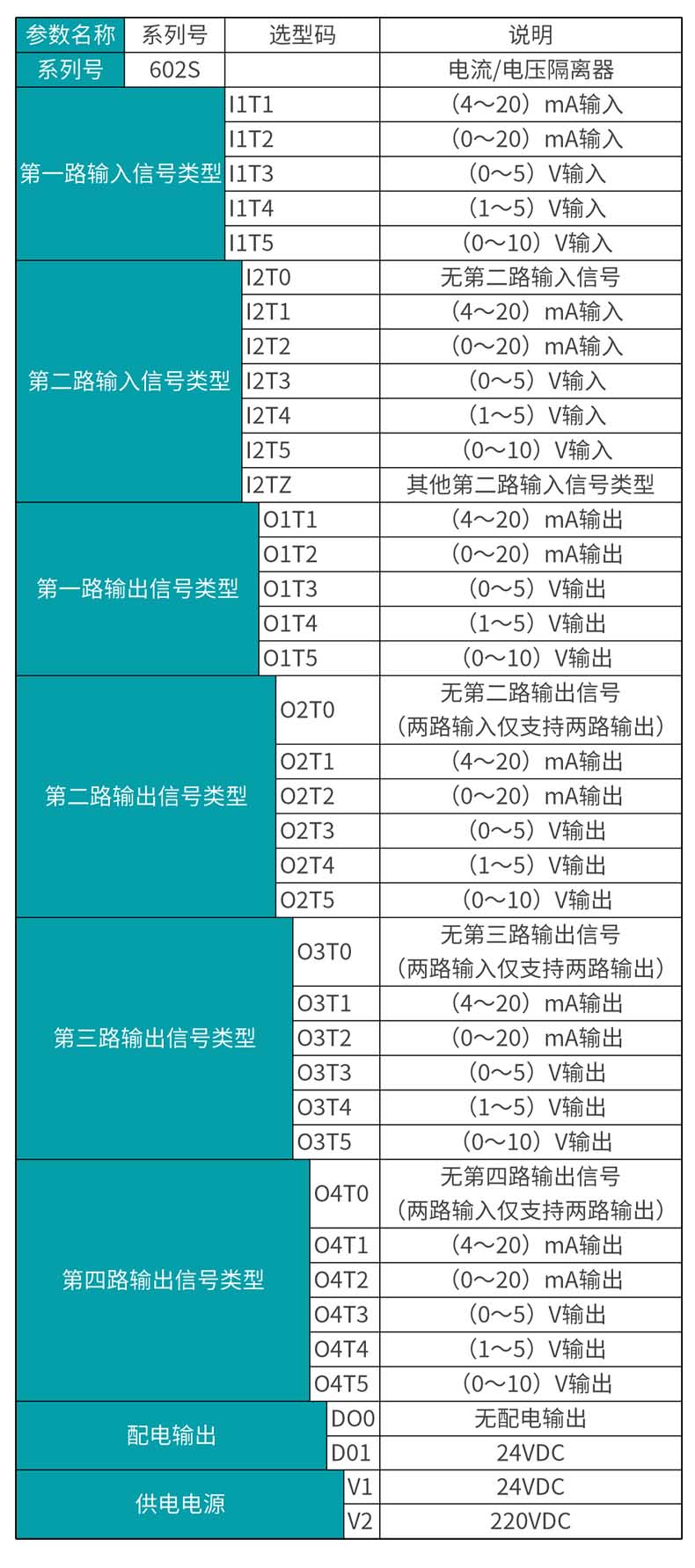

米科MIK-602S 信号隔离器选型表

控制器产品接线1

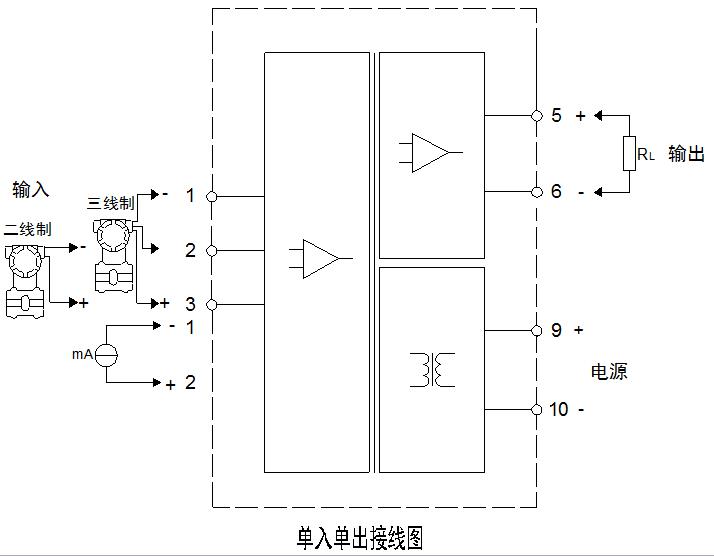

单入单出隔离器接线图

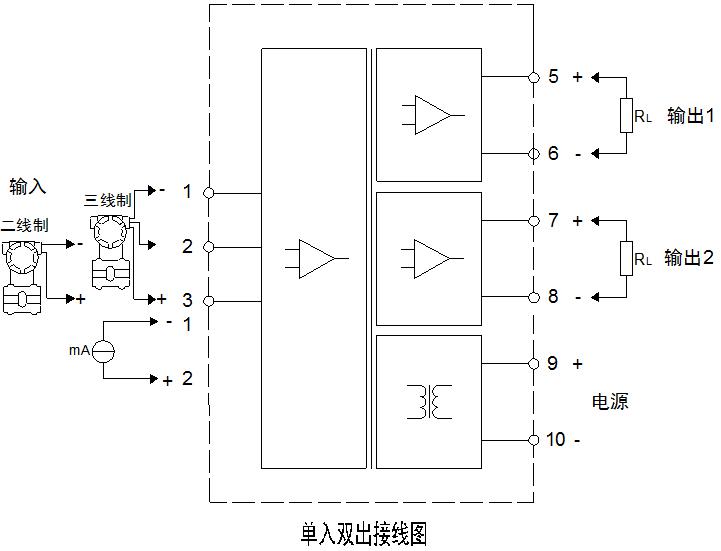

单入双出隔离器接线图

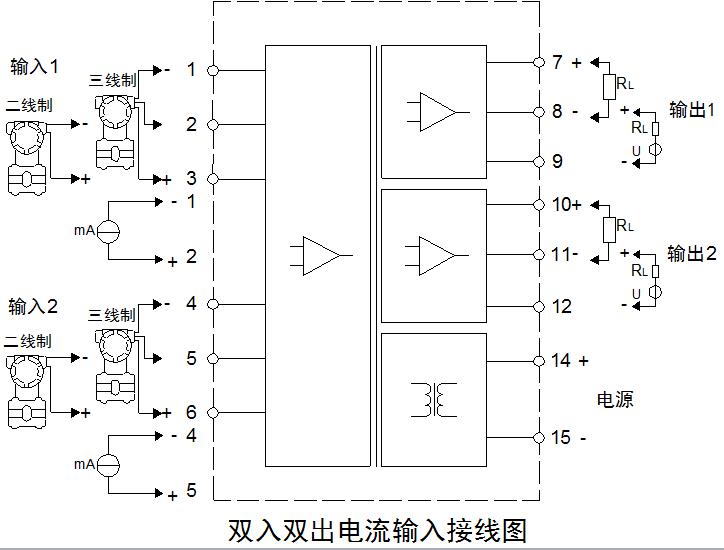

双入双出电流隔离器接线图

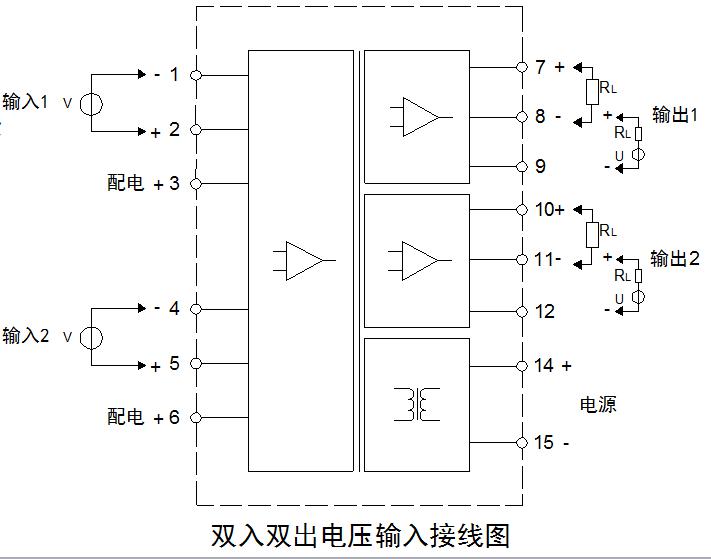

双入双出电压隔离器接线图
